Boxee Box – что там внутри?



«Глибокий» погляд на Boxee Box від D-Link

У листопаді 2010 року компанія D-Link почала постачання HD-медіаплеєра Boxee Box (DSM-380). Його характеристики Ви можете подивитися тут: http://dlink.ru/ru/products/14/1387.html .

Від того часу в Мережі з’явилось достатньо оглядів і порівнянь а ми заглянемо глибше, тобто всередину.

01

На момент написання статті пристрій пропонує контент з Netflix, MLB, NHL, Vodo, Pandora, а також інших інтернет-джерел, таких як YouTube (загалом понад 200 джерел). Boxee Box також має вбудований браузер, який може програвати Flash-відео. Пристрій підтримує широкий спектр аудіо- і відеофайлів і дозволяє з легкістю відтворювати контент, що зберігається у Вашій мережі.

02

Відкриваємо коробку.



03

Власне, Boxee Box.

04

Усередині коробки знаходимо Boxee Box, пульт дистанційного керування, адаптер живлення, кабель HDMI, а також документацію до продукту.



05

На верхній частині пульта дистанційного керування Boxee Box є кнопка відтворення/пауза, джойстик, кнопка підтвердження вибору та кнопка меню.



06

Перевертаємо пульт Boxee Box і бачимо QWERTY-клавіатуру, якої досить приємно торкатися.

07

Boxee Box має зовнішній адаптер живлення 12V 2A.

08

Boxee Box від D-Link, безумовно, має характерний дизайн. Це куб із зрізаним одним кутом.

09

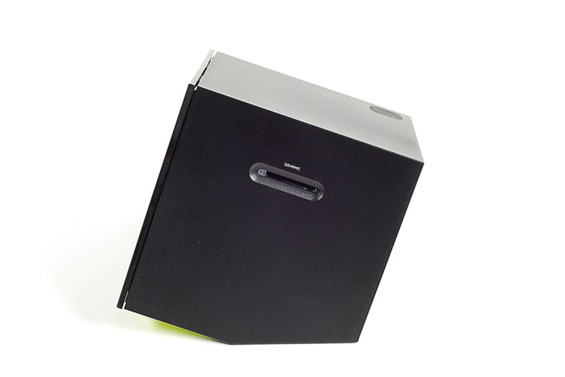

З правого боку корпуса є слот для карт пам'яті SD/MMC.

10

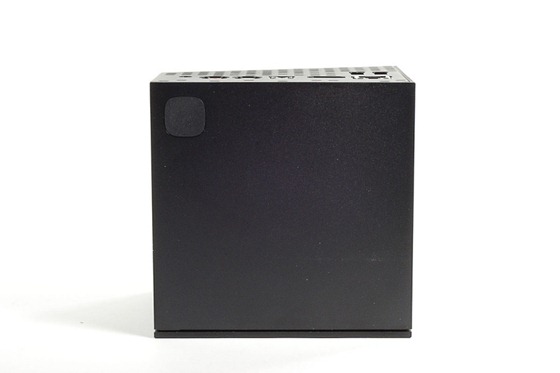

На цьому фото Boxee Box лежить на її передній панелі. Квадратна кнопка з округленими кутами в лівому верхньому кутку - кнопку живлення.

11

Незважаючи на «похилий» дизайн Boxee Box, на задній панелі є ще достатньо місця для великої кількості роз'ємів. Перевернемо пристрій, щоб детальніше роздивитися їх.

12

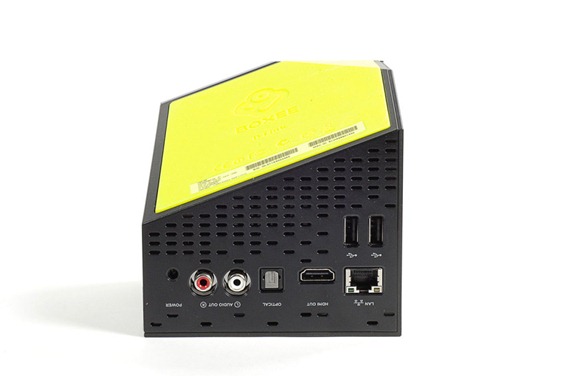

Boxee Box обладнаний портом HDMI, оптичним аудіопортом, аудіороз'ємами RCA, Ethernet-портом і двома портами USB.

13

Гумова підкладка закриває «підошву» Boxee Box.

14

УВАГА! Не радимо самостійно повторювати все нижчеописане, оскільки пристрій втрачає гарантію, а деякі деталі та частини неможливо повернути на місце в домашніх умовах.

Щоб отримати доступ до гвинтів, якими скріплений корпус , ми повинні відділити лимонно-зелену гумову підкладку від основи Boxee Box.

15

Під гумовою підкладкою виявилась ще одна - чорна пластикова, яку також видаляємо.

16

Після видалення підкладок бачимо шість гвинтів, якими кріпиться зовнішня оболонка Boxee Box. Два гвинти розташовані поруч із зовнішнім краєм підставки, у той час як інші чотири «втоплені» всередину пластикової основи.

17

Відкручуємо гвинти і відкриваємо корпус.

18

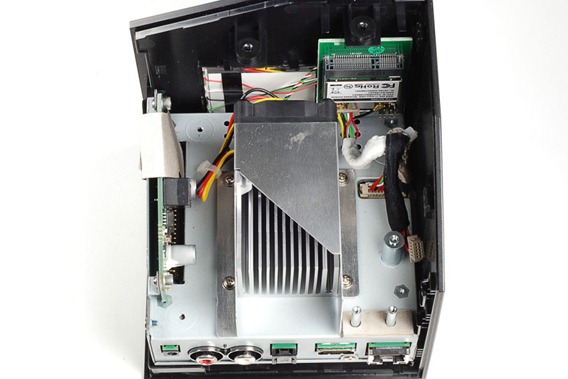

Перший погляд всередину. Відразу видно великий радіатор і вентилятор охолодження. Неправильної форми плата живлення закріплена на основній платі (прихована внутрішнім металевим корпусом). Карта Wi-Fi знаходиться за блоком охолодження. Невелика друкована плата з USB-портами розташована праворуч від радіатора і вентилятора.

19

Вигляд зверху

20

Незвична форма корпуса Boxee утруднює орієнтування «верх-низ», внутрішні компоненти фактично закріплені на верхній частині пристрою.

21

Знімаємо невелику друковану плату з двома USB-портами. Вона кріпиться до внутрішнього металевого каркаса Box Boxee двома гвинтами. Перед витяганням плати USB також потрібно відключити кабель, що приєднаний до основної плати.

22

USB-плату знято.

23

Плата USB

24

Тепер ми можемо легко отримати доступ до чотирьох гвинтів, які тримають радіатор/вентилятор і його металевий кожух.

25

Тонкий металевий кожух закриває частину радіатора і вентилятора. Відключаємо кабель вентилятора, перш ніж виймати його з Boxee Box.

26

На радіаторі для відведення тепла від процесора використано термопрокладку, а не термопасту.

27

Радіатор/вентилятор і кожух

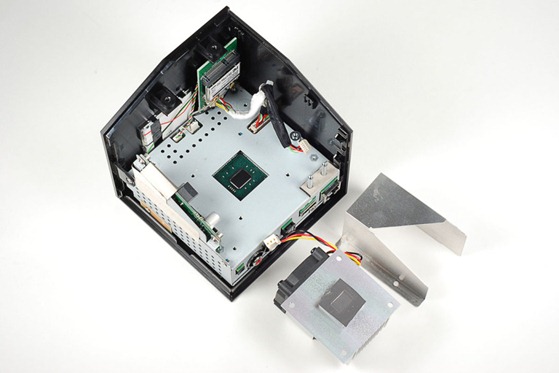

28

Без радіатора/вентилятора.

29

Плата Wi-Fi закріплена двома гвинтами. Перш ніж знімати її, від’єднуємо два антенних проводи та кабель.

30

Плату Wi-Fi знято.

31

Плата Wi-Fi насправді складається з двох плат - більшої плати, що підключається безпосередньо до материнської плати за допомогою кабелю і модуля, що забезпечує підтримку 802.11b/g/n. Модуль кріпиться до більшої плати за допомогою двох гвинтів.

32

На нижньому боці плати є чип Nordic Semiconductor nRF24LU1 - 2,4 ГГц трансивер з мікроконтролером USB і флеш-пам'ять.

33

Модуль 802.11b/g/n знято.

34

Знімаємо передню панель корпуса Boxee Box. Вона закріплена за допомогою одного гвинта. Перед зняттям панелі також від'єднуємо тонкий дріт, що йде від головної плати до великої прямокутної світлодіодної панелі, прикріпленої до внутрішньої сторони панелі корпуса. Ця світлодіодна панель освітлює логотип Boxee на передній панелі, коли пристрій увімкнений.

35

Передню панель корпуса знято.

36

Без передньої і задньої панелей.

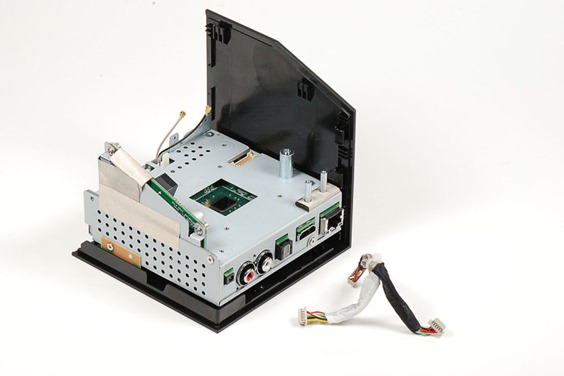

37

Цей Y-подібний кабель з’єднує плати USB, Wi-Fi і головну (прихована у внутрішній металевій рамі).

38

Верхня і нижня половинки металевого каркаса скріплені чотирма гвинтами. Один гвинт знаходиться під платою живлення.

39

Другий гвинт розташований біля портів.

40

І два гвинти розташовані «спереду» Boxee Box.

41

Тепер можна розділити дві половинки внутрішнього металевого каркаса Boxee Box. Головна плата та плата живлення все ще приєднані до верхньої половини каркаса.

42

Далі будемо від’єднувати плату живлення незвичної форми.

43

Перед від’єднанням плати живлення потрібно видалити тонку металеву стрічку, що приклеєна до плати та металевої рамки. Стрічка допомагає зменшити електромагнітне поле всередині Boxee Box.

44

Плата живлення Box Boxee кріпиться до металевого каркаса за допомогою двох гвинтів.

45

Від’єднуємо плату живлення від головної плати.

46

Плата живлення.

47

Чотири гвинти тримають головну плату на верхній частині металевого каркаса.

48

Відкручуємо гвинти і знімаємо головну плату з металевого каркаса.

49

Видаляємо прокладки-подушечки і можемо побачити всі чипи головної плати Boxee Box.

50

Чотири чипи 1GB Nanya NT5CB128M8CN-CG DDR3 SDRAM (ідентичні чотири встановлені на звороті плати).

51

Контролер високошвидкісного 4-портового концентратора USB 2.0 Terminus Technology FE1.1 LG3A924A6180.

52

PHY-чип Realtek RTL8201N Single-Chip/Port 10/100M Fast Ethernet з Auto MDIX

53

Мультитактовий генератор малої потужності АКМ AK8137A (вгорі)

Лінійний регулятор Gleam Micro GL1117

54

Цифро-аналоговий перетворювач Wolfson WM8524G стерео.

55

Процесор Intel Atom CE4110 (SoC)

56

Головна плата – низ

57

Чотири чипи 1 Гб Nanya NT5CB128M8CN-CG DDR3 SDRAM.

58

Модуль годинника реального часу Pericom Technology PT7C4311WE.

59

16-розрядний мікроконтролер Microchip Technology PIC24FJ64GA004.

60

Різноманітні чипи

61

Чип Flash-пам'яті Toshiba TC58NVG3S0ETA00 NAND.

62

Інтерфейс HDMI NXP Semiconductor 4776 (ліворуч) і Taiwan Semiconductor TS21C (праворуч)

63

АКМ AK8136A Мультитактовий генератор малої потужності VCXO.

64

Системна батарейка.

65

Повністю розібраний.

66



Джерело: www.techrepublic.com (Фото: Bill Detwiler / TechRepublic)
